• Yüksek hassasiyetli entegre kaynaklı çerçeve, hareket doğruluğunun uzun süreli stabilitesini sağlar
• Yüksek hareket doğruluğunu ve sessiz çalışmayı garanti etmek için ithal hassas bilyalı vidalar kullanır
• Servo motor kapalı çevrim kontrolüne sahiptir; minimum 0,002 mm çözünürlük, maksimum 800 mm/sn hız ve ±0,025 mm tekrarlanabilirlik
• 3mm/5mm uzatılmış pimlere sahip paslanmaz çelik zincirlerle donatılmıştır; 10 kg'a kadar yük kapasitesi
• Palet zincirlerinin koruyucu tasarımı yapışkan kirlenmesini önler
• Değişken çevrim süresi (CT) gereksinimlerini karşılamak için isteğe bağlı tek bölümlü veya çift bölümlü parçalar
• Palet profilleri üstün dayanıklılık için sert anodize kaplamaya sahiptir
• Kullanıcı dostu arayüz; kullanımı basit ve öğrenmesi kolay
• Farklı dil ihtiyaçlarını karşılamak için Çince/İngilizce geçişini destekler
• Zengin özelliklere sahip; çeşitli proses parametrelerinin kapalı döngü izlenmesini destekler
• Farklı saha içi operasyonel ihtiyaçlara uyacak şekilde çevrimiçi ve çevrimdışı programlamayı destekler
• MES üretim izlenebilirlik sistemlerini içerecek şekilde genişletilebilir
• Kaplama doğruluğunu ve üretim stabilitesini sağlamak için CCD tabanlı referans işareti konumlandırmayı destekler
• Yazılım tabanlı otomatik görüş telafisi, kartın yanlış hizalanmasından kaynaklanan konum hatalarını etkili bir şekilde ortadan kaldırır
• CCD programlamayı destekleyerek manuel öğretimle ilgili zaman maliyetlerini önemli ölçüde azaltır

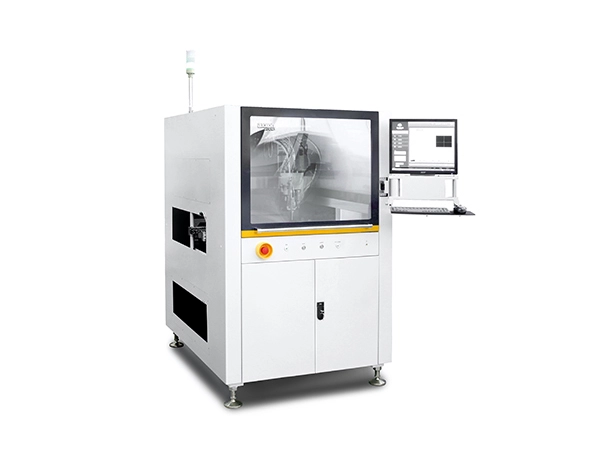

| Temel Parametreler | AC-500D |
| Güç | 220V, 2,2kW, 10A, 50/60 Hz |
| Hava Basıncı | 80 psi (5,5 bar) |
| Boyutlar | 1194×1462×1610 mm (G×D×Y) |
| Makine Ağırlığı | 700kg |
| Egzoz Gereksinimleri | Çap 200mm, Hava Akışı ≥13m³/dak |
| Genişlik Ayarlama Yöntemi | Elektrik |
| İletişim Protokolü | SMEMA |
| Dağıtım Alanı | L750×W600mm (Tek Valfli) |
| U650×G600mm (V-5000 + V-420) | |
| U650×G550mm (V-5000 Eğim + V-420) | |
| X/Y ekseni hızı | 800 mm/sn |
| X/Y ekseni maks. hızlanma | 0.8g |
| X/Y/Z ekseni tekrarlanabilirliği | ± 25μm, 3σ |
| X/Y/Z ekseni tahrik sistemi | Servo motor, vidalı mil |
| Z ekseni hızı | 300 mm/sn |
| Z ekseni maks. hızlanma | 0.3g |
| Konveyör yük kapasitesi | 10 kg |
| Min. tahta genişliği | 50 mm |
| Maks. tahta genişliği | 650mm |
| Maks. tahta uzunluğu | 700 mm |
| Min. tahta kenar boşluğu | 5 mm |
| Maks. bileşen yüksekliği | Konveyör yüzeyinin 100 mm üstünde ve altında |
| Konveyör yüksekliği | 900±20mm |
| Konveyör hızı | 2-5 m/dak |
| Taşıma yönü | Sol → Sağ, Sağ → Sol |
| Alt dönüş yolu yüksekliği | Taşıma hattından 500 mm mesafe |
