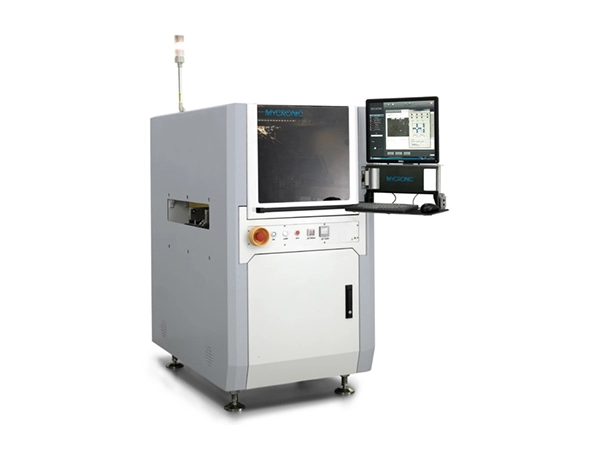

MYJ10X lehim pastası jet baskı sistemi, düzlemsel olmayan PCB'leri (yükseklik farkı 0,4 mm'den az olan) barındırır ve kontrol edilebilir lehim pastası kalınlığı sunarak kullanıcıların çeşitli konumlarda farklı kalınlıklar belirlemesine olanak tanır. Doğrudan bileşenler üzerine baskıyı destekleyerek 3D/yığılmış montaj süreçlerine uygun hale getirir ve şablon ihtiyacını ortadan kaldırarak yüksek verimlilik sağlar.
- Şablona gerek yok; özellikle belirli lehim bağlantı şekilleri gerektiren uygulamalar için uygundur
- Farklı ürünler için hızlı programlama ve doğrulama
- Aynı ürün üzerindeki bitişik pedler arasındaki lehim hacmindeki önemli farklılıkların üstesinden gelebilme kapasitesi
- PoP (Paket Üzerinde Paket) lehim dağıtım uygulamalarını kolayca destekler
- Temizlik gerektirmez; son derece kolay bakım
- Özellikle entegrasyon yoğunluğu yüksek ürünler için uygundur
- Pürüzlü yüzeylere (değişen yüksekliklere) sahip ürünler için uygun esnek dağıtım; lehim hacminin hassas kontrolü
| Temel Parametreler | MYJ10X Hat İçi Lehim Pastası Püskürtme Platformu |
| Boyutlar | 770 x 1200 x 1400 mm (G x D x Y) |
| Makine Ağırlığı | 650 kg (Standart konfigürasyon) |
| Dağıtım Alanı | G x D = 350 mm x 475 mm (Standart konfigürasyon) |
| Maks. PCB Boyutu (Tek Şeritli Mod) | G x D = 350 mm x 475 mm |
| Maks. PCB Boyutu (Çift Şeritli Mod) | G x D = 350 mm x 210 mm (aynı anda çift hatlı) |
| Konveyör | Yükseklik 890–965 mm; standart SMEMA iletişimi; çift kanal seçeneği mevcut |
| Konveyör yük kapasitesi (fikstür dahil) | 3kg (daha ağır yükler için özelleştirme gereklidir) |
| Konveyör genişliği ayar aralığı | Tek hatlı: 50–475 mm; eş zamanlı çift kanal: 50–210 mm |
| PCB kalınlığı | 0,5 mm < T < 6 mm; diğer kalınlıklar için özelleştirme gerekli |
| Konumlandırma doğruluğu | ±30μm @ 3σ (X, Y) |
| Tekrarlanabilirlik | ±15μm @ 3σ (X, Y) |
| Maks. hız | 1000 mm/sn (X, Y) |
| Maks. hızlanma | 1g (X,Y) |
|
|
|
| Temel parametreler | Lehim pastası püskürtme valfi |
| Valf konfigürasyonu AP (küçük) | 215–260μm; 2.1–3.2nl; 200 Hz |
| Valf konfigürasyonu AG (orta) | 330–520μm; 5–20nl; 160–300 Hz |
| Malzeme besleme hava basıncı | 15,9 Psi |
| Jet yüksekliği | 0,6±0,1 mm |
| Sertifika türü | CE |
